1无线测温技术研究
（一）无线监测系统
无线监测系统由测温数据采集、通信终端、通信管理三方面构成整个系统结构。测温数据采集：基于感应式原理的基础上获取电能并对传感器加以利用、进而测量重要部位温度，在测量的重要部分温度信号转变为数据通讯时，即可实现设备实施温度检测，此时的监测点关键部位为开关和母线接点等位置。通信终端：能够像测温终端发出相应的操作指令，进而向无线通信的主要管理部位传递温度值信息等。通信管理：能够实现上述两个部分之間的信息交换，基于信息收集的基础上经无线向测温现场的显示终端发送信息，而测温现场显示终端在接收到相应数据信息后在向通信管理转发，由此使得数据之间的转换得到有效实现，而对于数据的完整性以及可靠性也给予了重要保障。
目前，针对计量设备温度监测大都采用传统的接触式测量法，这种方式存在以下问题： 3.1需要定期更换传感器，易老化和脱落，温度指示范围窄，精确度低，人工操作，无法实现自动化管理； 3.2需人工定期巡视，工作强度大，需近距离测温，安全系数低； 3.3非在线式温度监测，不能反映温度的变化过程和及时发现设备异常。 因此，传统的接触式温度监测方法已经无法满足如今生产高效以及运行安全、可靠的要求，迫切地需要寻找非接触式计量检测技术手段，对计量设备运行温度进行在线监测，同时，进一步完善了计量设备状态在线监测的监测范围，对温度计量具有重大意义。
2 安科瑞无线测温系统
2.1系统结构
Acrel-2000T无线测温监控系统通过RS 485总线或以太网与间隔层的设备直接进行通讯，系统设计遵循国际标准Modbus-RTU、Modbus-TCP等传输规约，安全性、可靠性和开放性都得到了极大地提高。该系统具有遥信、遥测、遥控、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能，可以监控无线测温系统的设备运行状况，实现快速报警响应，预防严重故障发生。
温度在线监测系统结构图
2.2系统功能
测温系统主机Acrel-2000T安装于值班监控室，可以远程监视系统内所有开关设备运行温度状态。系统具有以下主要功能：

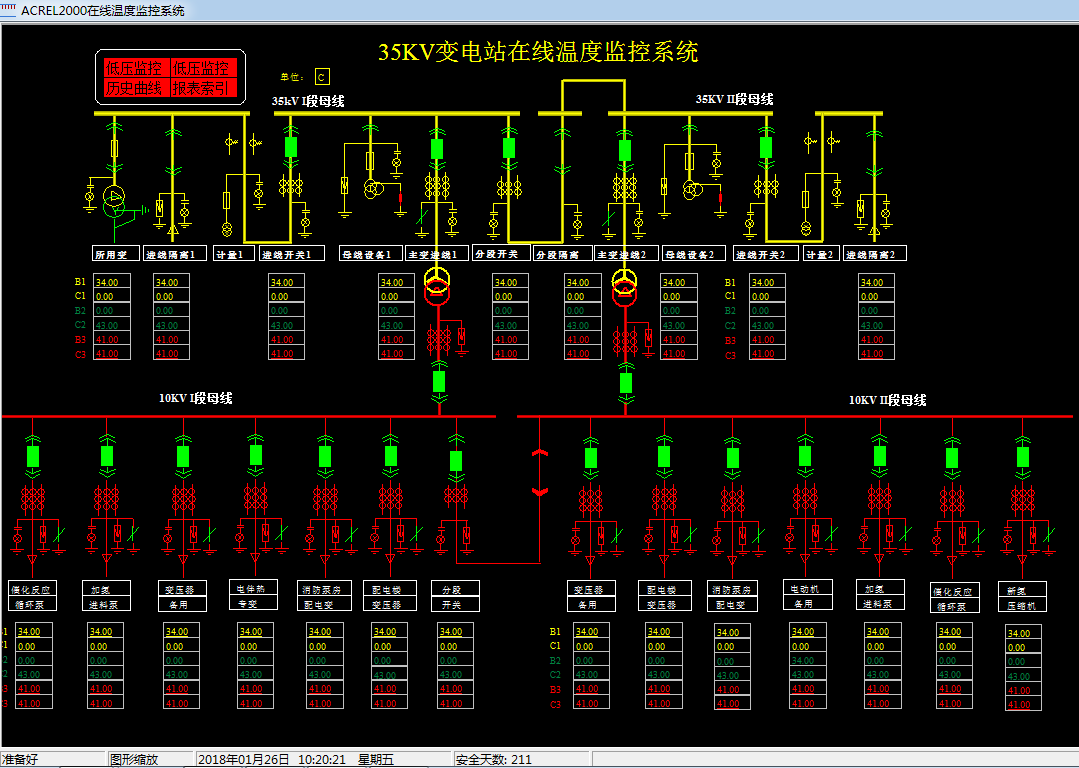

温度显示：显示配电系统内每个测温点的实时值，也可实现电脑WEB/手机APP远程查看数据。

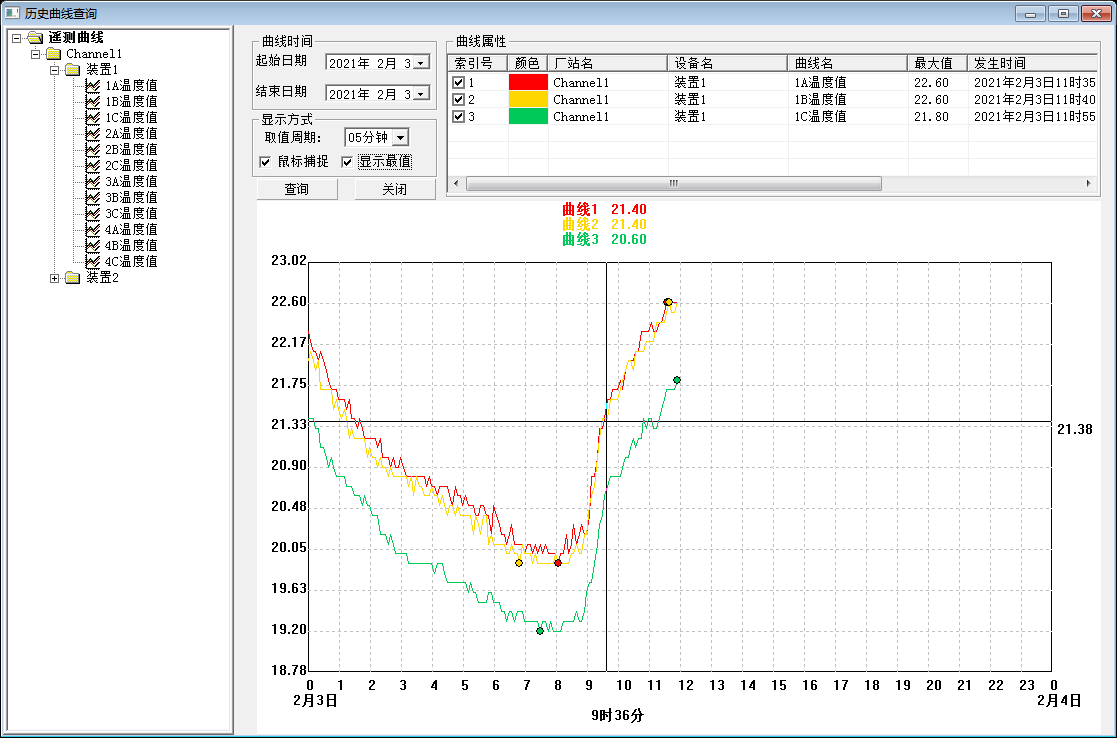

. 温度曲线：查看每个测温点的温度趋势曲线。
. 运行报表：查询及打印各测温点指定时间的温度数据。

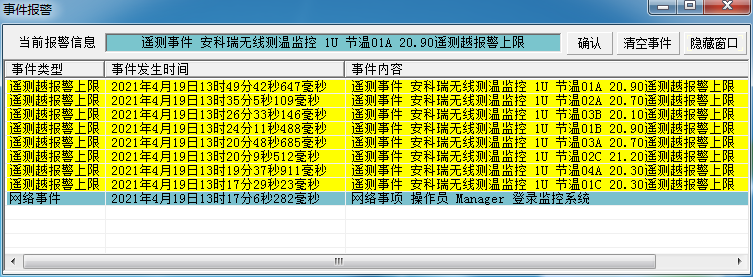

. 实时告警：系统能够对各测温点异常温度发出告警。系统具有实时语音报警功能，能够对所有事件发出语音告警，告警方式有弹窗、语音告警等，还可以短信/APP推送告警消息，及时提醒值班人员。
. 历史事件查询：能够温度越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析等。
2.3系统硬件配置
温度在线监测系统主要由设备层的温度传感器和温度采集/显示单元，通讯层的边缘计算网关以及站控层的测温系统主机组成，实现变配电系统关键电气部位的温度在线监测。
| 名称 | 外形 | 型号 | 参数说明 |
| 系统组态软件 |
| Acrel-2000/T | 硬件：内存 4G，硬盘 500G，以太网口。 显示器：21 寸，分辨率 1280*1024。 操作系统：Windows 7 64 位简体中文旗舰版。 数据库系统：Microsoft SQL Server 2008 R2。 通讯协议：IEC 60870-5-103、IEC 60870-5-104、Modbus RTU、Modbus TCP 等国际标准通信规约 |
| 智能通信管理机 |
| Anet-2E4SM | 通用网关，2路网口，4路RS485，可选配1路LORA，带电告警功能，支持485，4G从模块扩展。 |
| 无线测温集中采集设备 |
| Acrel-2000T/A | 壁挂式安装 标配一路485接口、一路以太网口 自带蜂鸣器告警 柜体尺寸480*420*200 （单位mm） |
|
| Acrel-2000T/B | 硬件：内存4G，硬盘128G，以太网口 显示器：12寸，分辨率800*600 操作系统：Windows7 数据库系统：Microsoft SQL Server 2008 R2 可选Web平台/APP服务器 柜体尺寸为480*420*200（单位mm) | |
| 显示终端 |
| ATP007 ATP010 | DC24V供电；一路上行RS485接口；一路下行RS485接口； 可接收20个ATC200/1个ATC400/1个ATC450-C。 |
|
| ARTM-Pn | 面框96*96*17mm，深度65mm；开孔92*92mm； AC85-265V或DC100-300V供电； 一路上行RS485接口，Modbus协议； 可接收60个ATE100/200/300/400；配套ATC200/300/450。 | |
|
| ASD320 ASD300 | 面框237.5*177.5*15.3mm，深度67mm；开孔220*165mm； AC85-265V或DC100-300V供电； 一路上行RS485接口，Modbus协议； 可接收12个ATE100/200/300/400；配套ATC200/300/450。 | |
| 智能温度巡检仪 |
| ARTM-8 | 开孔88*88mm 嵌入式按照； AC85-265V或DC100-300V供电； 一路上行RS485接口，Modbus协议； 可接入8路PT100传感器，适用于低压开关柜电气接点、变压器绕组、点击绕组等场合的测温； |
|
| ARTM-24 | 35MM导轨安装； AC85-265V或DC100-300V供电； 一路上行RS485接口，Modbus协议； 24路NTC或PT100、1路温湿度测温、2路继电器告警输出，用于低压电气接点、变压器绕组、点击绕组等场所测温； | |
| 无线收发器 |
| ATC450-C | 可接收60个ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P传感器数据。 |
|
| ATC600 | ATC600有两种规格；ATC600-C可接收240个ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P传感器数据。ATC600-Z做中继透传。 | |
| 电池型无线测温传感器 |
| ATE100M | 电池供电，寿命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空旷距离150米； 32.4*32.4*16mm(长*宽*高)。 |
|
| ATE200 | 电池供电，寿命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空旷距离150米； 35*35*17mm， L=330mm(长*宽*高，三色表带)。 | |
|
| ATE200P | 电池供电，寿命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空旷距离150米,防护等级IP68；35*35*17mm， L=330mm(长*宽*高，三色表带) 。 | |
| CT取电型无线测温传感器 |
| ATE400 | CT感应取电，启动电流≥5a；-50℃~125℃；精度±1℃470MHz，空旷距离150米； 合金片固定、取电；三色外壳；25.82*20.42*12.8mm(长*宽*高)。 |
| 有线温度传感器 |
| PT100 | 用于低压接点测温时，具体封装、精度、线制、线材、线长与供应商联系； 用于变压器、电机绕组测温时，建议变压器或电机内部预埋好Pt100 |
|
| NTC | 用于低压接点测温时，具体封装、精度、线制、线材、线长与供应商联系； 用于变压器、电机绕组测温时，建议变压器或电机内部预埋好 |
3结束语
总之，无线测温技术具有多适应性，且它的功耗更低、网络容量更大，数据传输安全且兼容性，非常适合于目前许多中小型变电站使用。而无线传感器网络的兴起也证明无线通信技术在未来必将成为工业领域所不能缺少的核心技术。将数字化技术作为辅助手段，运用计算机对系统在实际运行过程中温度的变化情况进行监控，了解影响温度变化的原因，对促进各项生产工作的有效开展具有重要作用，充分的展现出了无线测温技术的可靠性和经济性，验证了无线测温技术良好的应用前景， 需要加大对该技术的推广。
