多功能智能电动马达保护器

多功能智能电动马达保护器概述

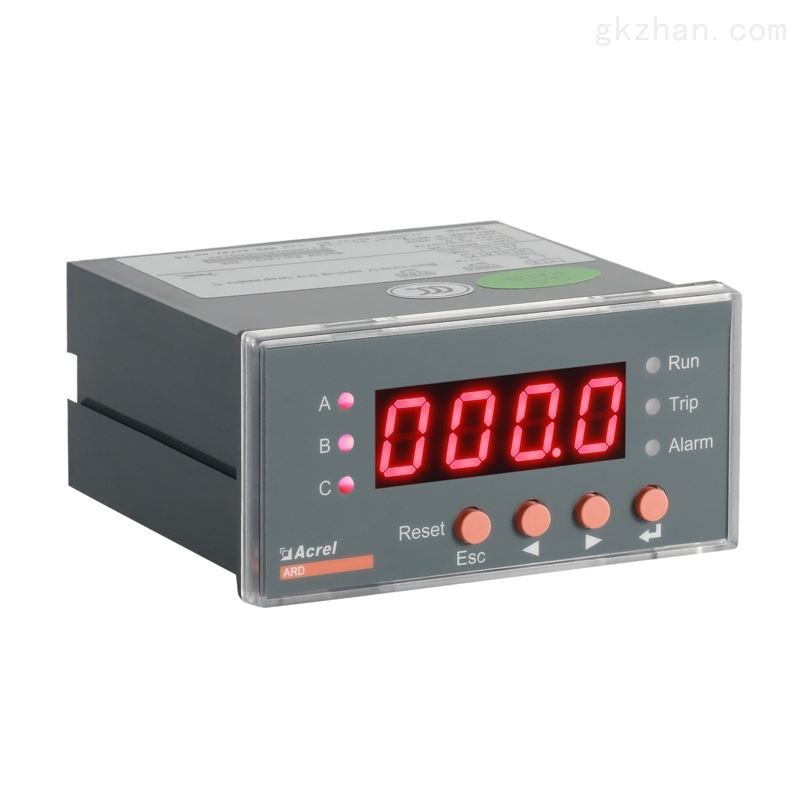

  ARD系列智能电动机保护器（以下简称保护器），能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有RS485远程通讯接口， DC 4～20mA模拟量输出，与PLC、PC等控制机组成网络系统。实现电动机运行的远程监控。

● 型号说明

① ARD2(L) 智能电动机保护器

表1 设计序列号

表2 额定电流

表3 附加功能

注：附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。

安装步骤

　　1、根据安装部位要求方式和保护功能的需要，合理选择电动机保护器型号及其各项保护动作参数设置;

　　2、按产品使用说明书要求正确安装，应按各接线端子用途正确无误连接，工作电源应接在控制回路前，并注意标称电压与实际电压相符合;

　　3、电动机保护器配用电流变比互感器时，若设备现场或控制室需电流表显示时，好另配一个电流互感器，不然对配带电流表的那相电流显示会有影响;

　　4、安装分体式的保护器不要将不同编号的配套互感器和显示部分共同使用;

　　5、可以按用户要求改进，模拟量4-20毫安接口输出量应与连接设备相匹配使用;

　　6、正确接地，低压系统为TN-C保护系统时，保护器负载侧的设备的接地保护线改为按TT系统的独立保护接地，中性线不得重复接地，不得作为保护线。

多功能智能电动马达保护器

电动机保护器有多种故障诊断和保护功能，其中，短路、断相、漏电、三相不平衡等故障较易鉴别和诊断。同时，这些故障既可能发生在与电动机无关的外部，也可能发生在与电动机有关的内部。

倘若故障发生在电动机的内部，则电动机已经损坏，无法再继续使用，尽管保护电器给出了保护命令，但也只是一种无奈的事后保护。而过载在电动机的运行过程中时有发生，短时过载对电动机来说仍属正常。

只要保护电器能在电动机定子绕组的温度达到其绝缘材料的极限允许温度之前能够及时给予跳闸保护，电动机就不会损坏。

对电动机进行过载保护是为了充分利用电动机本身的热过载能力，同时又不致于因电动机过载而损坏，这一能力允许电动机可以在过载情况下短时运行。

同时，为了不影响电动机的潜在使用寿命或损坏电动机，又要求当电动机定子绕组的温度达到极限能给予跳闸保护。它是衡量电动机保护器性能的一个重要指标。

电动机的热保护包括过载保护和短路保护。而对于过载保护的要求，则是热过载保护模型能与电动机的实际发热特性相一致。

在众多的保护功能中，电动机的热过载保护是最基本和有效的事前保护，也是安科瑞评价电动机保护器特性的一个重要指标。为此，将电机保护器用于电动机的热保护中有很高的价值，可以实现对电动机温度保护的自动控制，可以提高热过载保护的精度。
